Dagvattenhantering
VA-produkter som passar till dagvatten hantering och oljeavskiljning till ditt projekt
Anders VA – Konsult
FILTERENHET TILL RÄNNSTENSBRUNN

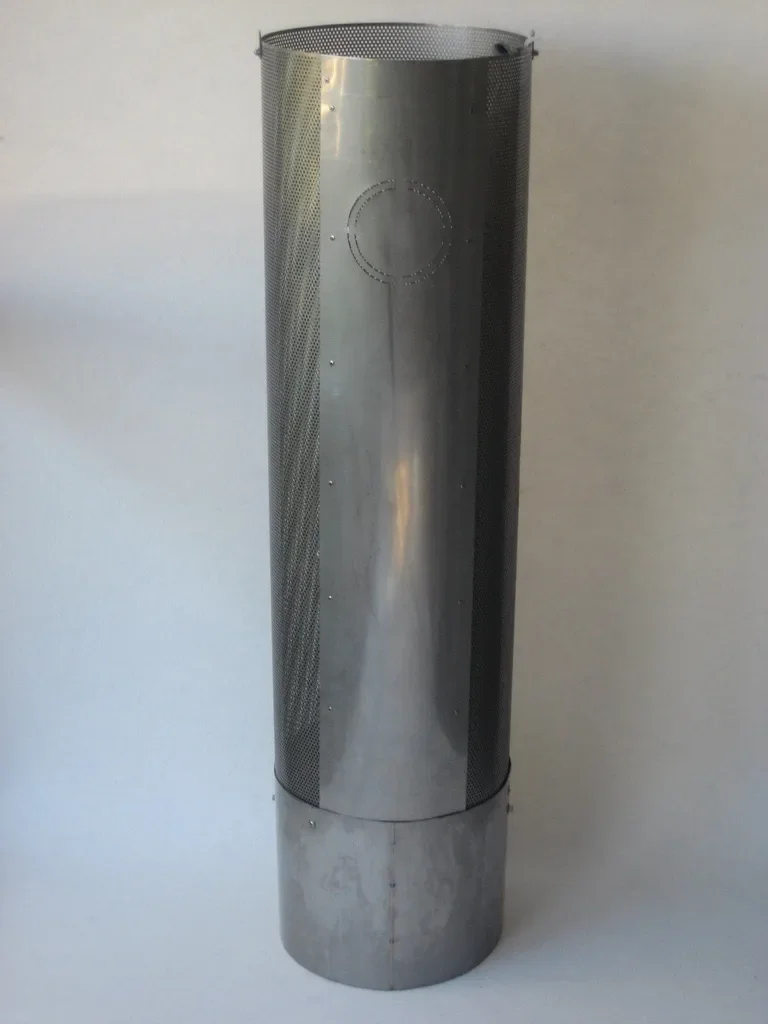

AVAK dagvattenfilterenhet i bild till vänster med flera funktioner SPL 255/ 315 serien är anpassad för att ställas på botten i bef. vattenlås inuti RB 400. För bästa resultat rekommenderas brunn på > 2 m djup, flytande järnbeteckning med minsta fritt Dn 280/ Dn 350 (335) mm rund alt. 325 x 350 mm fyrkantig hålöppning
Funktioner
- Skyddar rännstensbrunnens vattenlås för igensättning, översvämning.
- Som igensättningsskydd av bef. RB400 med grusmagasin runtom.
- Utökad lagringskapacitet av sediment från 24 % till 90 %
- < 45 % mer uppsamling av lera-sandfraktionen 2 ym – 0,5 mm
- Lätt utbytbara absorbenter för tungmetaller och kolväten.
- Traditionell slamsugning via RB eller som upplyftbar filterenhet.
Användningsområden
- Dagvattenrening på parkering, gatumark, industri- hamnområde.
- Plastgranulat uppsamling från fotbollsplaner, bulklager, recycling
- Gräsavskiljare från olja via spolplattor för klippare hos golfbana.
- Raingarden skydd av funktion med sediment, partikelavskiljning.
- Uppsamling/ upplyft av biologiskt material löv, grenar, gräsklipp, barkflis mm för parkområden, bränslehantering för fjärrvärme.
Nedladdningsbara filer
Anders VA – Konsult
FILTERENHET TILL TANK MANHÅL DN600

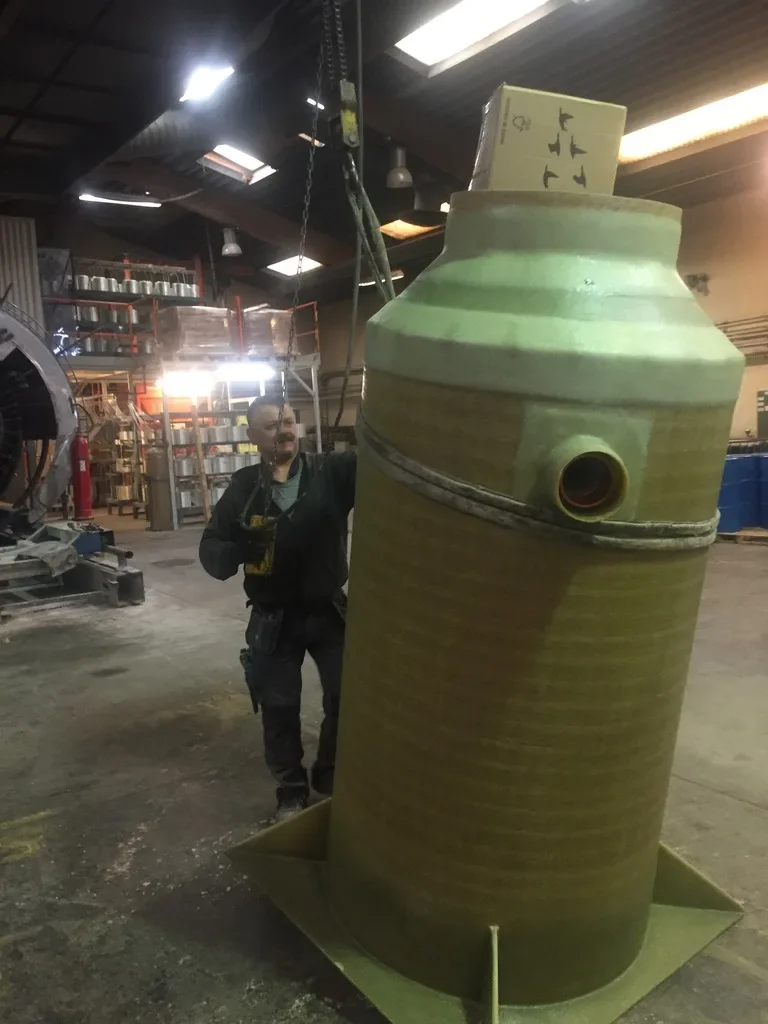

AVAK dagvattenfilter SPL600 serien är anpassad för att ställas på botten i ny NB – Tank > 1 m diameter med vattendjup >1,15 m
Användningsområde
- Monteras efter en 3-kammartank, lamellavskiljare, magasin i duk och oljeavskiljare dimensionerade enligt klass 2 eller klass 1.
- Polering av dagvatten med utbytbara absorbenter
Montage i korthet
- Rörutloppsdimension på filterenheten DN 110 mm.
- Passande till brunnar >Dn 1 m med vattendjup i brunn/ tank <1,6 m. *) justerbarhöjd enligt. specifikation.
- Standard vattengång 1,15/ 1,45 m i prefabricerad GAP-tank Dn 1 m.
- Flödeskapacitet < 20 l/s med dämd utloppsnivå.
- NS 7, 10, 15 och 19 för dagvattenpolering enligt verksamhetens behov.
- Slamvolym med separat avskiljare enligt verksamhetens behov.
- Fasta höjder på filterenheter med 1,5 m, 1,75 m eller reglerbar höjd med filterenhet 0,75 m, 1 m på 3-stödben.
Nedladdningsbara filer
Anders VA – Konsult
DAGVATTENRENING med SANDFÅNG på LEDNINGSNÄTET eller UTLOPPSRÖRET

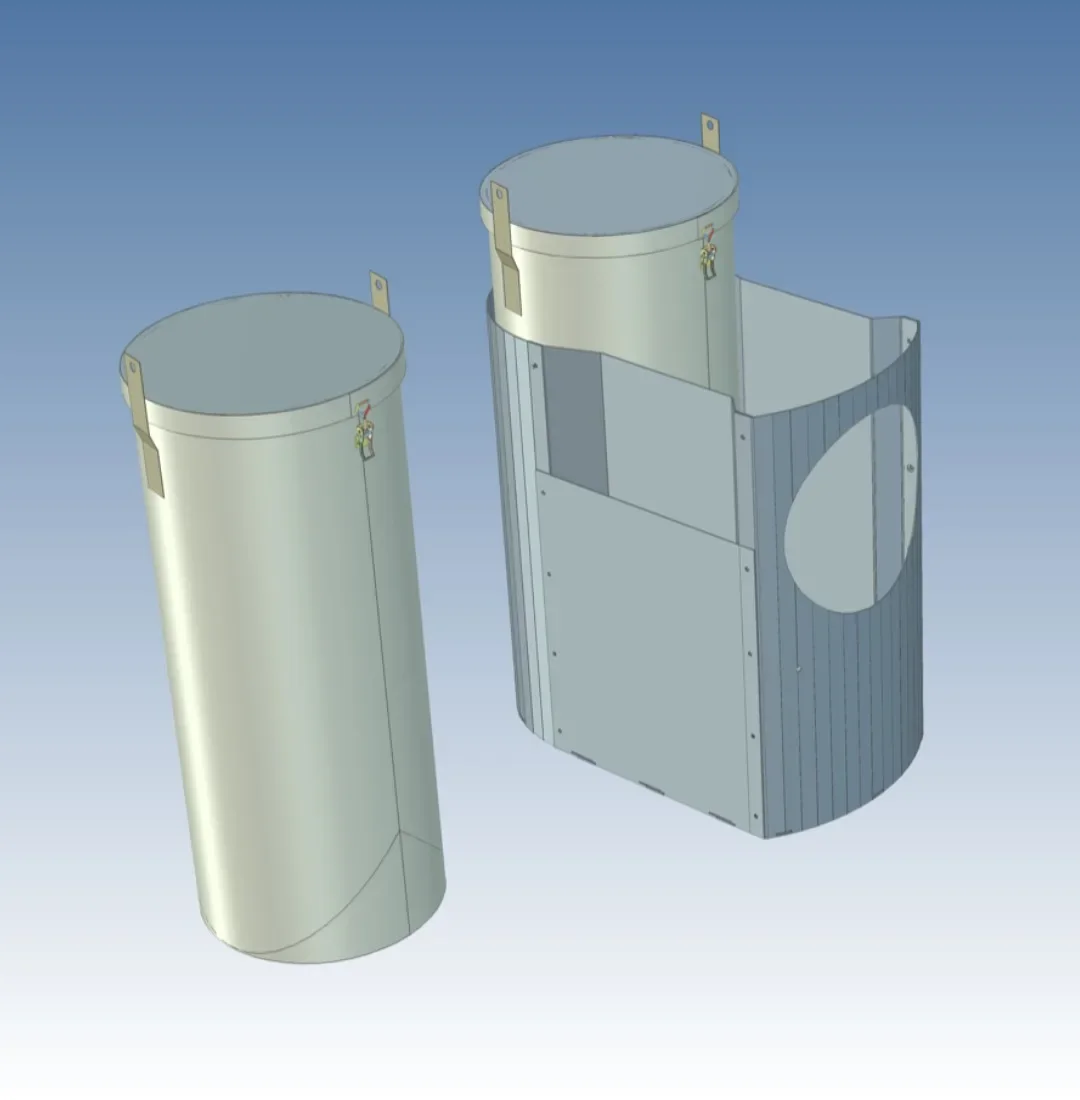

AVAK dagvattenfilter SPL1000 med upplyftbar filterenhet är anpassad att ställas på botten i ny NB > Dn 1 m med sandfång vattendjup 0,5 m.
ANVÄNDNINGSOMRÅDE
På tomtmark
- Monteras efter en 3-kammartank, lamellavskiljare, magasin i duk och oljeavskiljare dimensionerade enligt klass 2 eller klass 1.
- Polering av dagvatten med utbytbara absorbenter.
I gatumark
- Dagvattenrening och sandfång på ledningsnätet med ny NB >1000 mellan bef. brunnar.
- Filterenheten kan monteras i serie, innan en NB knutpunkt med 3, 4-vägsröranslutning och vid rörutlopp till vattendrag.
Nedladdningsbara filer
Anders VA – Konsult
3-KAMMARETANK, ÖVERSILNING, FILTER

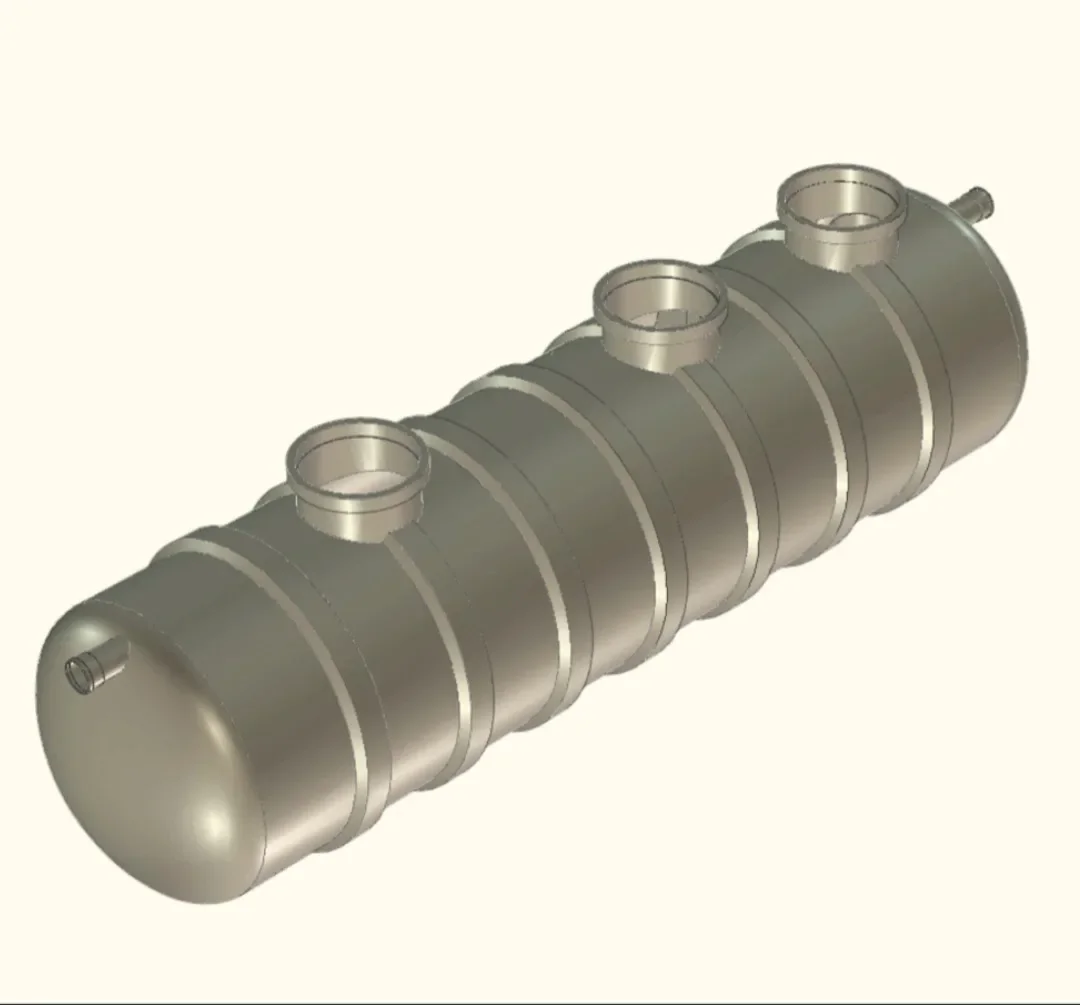

AVAK dagvattenfilter SPL1600 är anpassad för att rena dagvatten från partiklar i ny tank Dn 1,6 m diameter med vattendjup 1,325 m
Användningsområde
- Q dim. < 20 l/s flöde för dagvattenpolering ihop med utbytbara absorbenter.
Systemfunktion
- Om områdesdata är Q dim. > 20 l/s behövs by-pass/ fördröjningsmagasin.
- Monteras efter rännstensbrunnar,
- Monteras efter lamellavskiljare klass 2,
- Monteras efter rörmagasin med utflöde av Q ut dim. < 20 l/s.
- Monteras före ett dagvattenmagasin med geotextil för perkulation i jordlager vid Q dim. < 20 l/s.
- Monteras före ett tunnelmagasin med sidofiltrering åt mitten, gummiduk runtom, slamsugningsbart, vid Q dim. < 20 l/s. Takytor direkt till tunnelmagasinet.
- Monteras som efterpolering efter oljeavskiljare som är dimensionerad enligt klass 2 eller klass 1 vid Q dim. < 20 l/s.
